Sur ma Triton de 2005, j'ai actuellement une fiche 7 broches. en ouvrant la fiche, j'ai remarqué que des fils ne sont pas branchés. je voudrais installer une fiche 13 broches modèle JAEGER. Le faisceau de l'attelage e la voiture est équipé d'une fiche 13 broches. Je recherche les codes couleurs du câble d'alimentation de la caravane en venant de l'attelage.
En effet, avec la fiche 7 broches je n'ai pas de 12V dans la caravane (pas de frigo)
Merci pour vos retours

est ton ami Par exemple https://www.vandenbliek.fr/documents/SC ... TELAGE.pdf

Sujet déjà traité dans "électricité" (schéma) et dans "landeriba dans ses œuvres"
https://www.forumeribatouring.com/viewt ... 50#p116627

JP

Reviens vers nous si tu as besoin je vais bientôt démonter ma prise 13 broche quasi neuve si tu en cherche une

Boulhaya a écrit : ven. 1 mai 2020 16:14 est ton ami Par exemple https://www.vandenbliek.fr/documents/SC ... TELAGE.pdf

Une question qui vous paraitre superflue sur le plan avec le code couleur, c'est coté connexion des fils sur la fiche ?

Seb si tu pouvais éviter d’écrire en masjucles merci car cela signifie crier !

J'ai rectifié Dams !!

JP

Seb_59223 a écrit : sam. 2 mai 2020 09:49

Boulhaya a écrit : ven. 1 mai 2020 16:14 est ton ami Par exemple https://www.vandenbliek.fr/documents/SC ... TELAGE.pdf

Une question qui vous paraitre superflue sur le plan avec le code couleur, c'est coté connexion des fils sur la fiche ?

Tu cherches pour le coté prise caravane, le lien donné par Boulhaya est coté voiture....
Voir les photos de Landeriba
De toutes manières les schémas représentent où on peut brancher les fils.... JP

Sinon il te suffit de lire ces sujets déja abordés

viewtopic.php?f=29&t=116

Bonne lecture l'ami , si tu es vraiment embeté fais nous une photo on pourra t'aiguiller

Dams a écrit : sam. 2 mai 2020 10:14 Seb si tu pouvais éviter d’écrire en masjucles merci car cela signifie crier !

J'en prends bonne note, je ne savais pas

Bonjour,

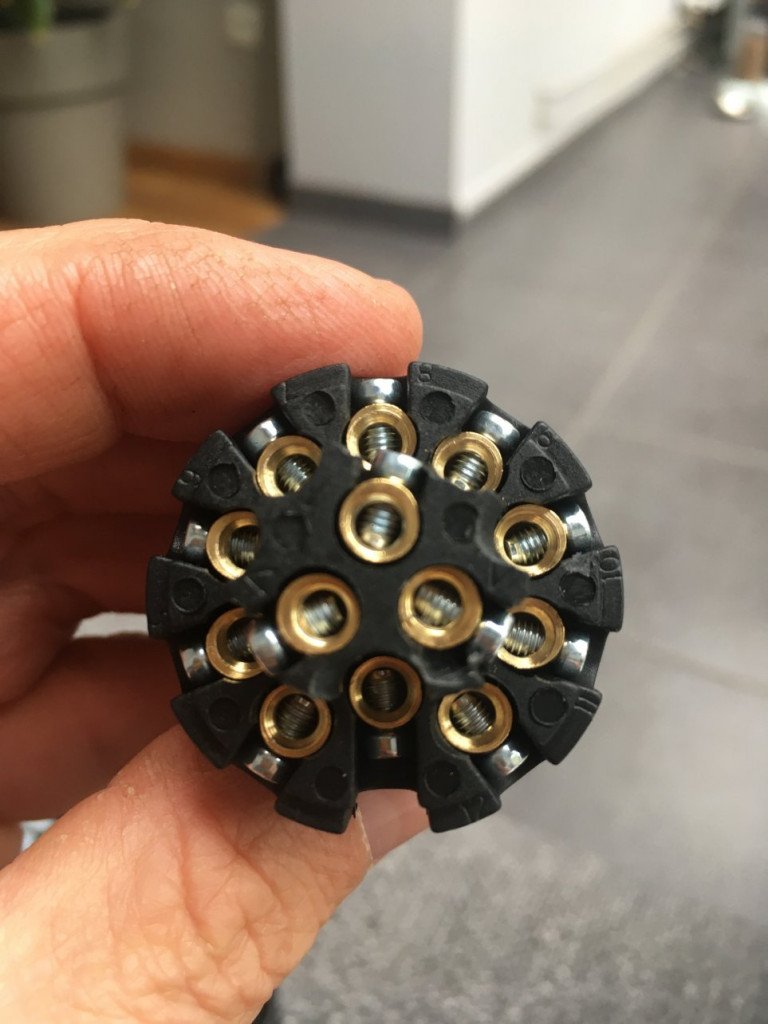

Voilà ma fiche venant de la caravane, il me semble que ce n'est pas tout à fait la même que sur la photo

LANDERIBA a écrit : sam. 2 mai 2020 10:33

Seb_59223 a écrit : sam. 2 mai 2020 09:49

Boulhaya a écrit : ven. 1 mai 2020 16:14 est ton ami Par exemple https://www.vandenbliek.fr/documents/SC ... TELAGE.pdf

Une question qui vous paraitre superflue sur le plan avec le code couleur, c'est coté connexion des fils sur la fiche ?

Tu cherches pour le coté prise caravane, le lien donné par Boulhaya est coté voiture....
Voir les photos de Landeriba
De toutes manières les schémas représentent où on peut brancher les fils....
Prise 7 broches.JPG

JP

Et maintenant quelles sont les couleurs et sections (1.5² & 2.5²) des fils du faisceau caravane à venir dessus ??? JP

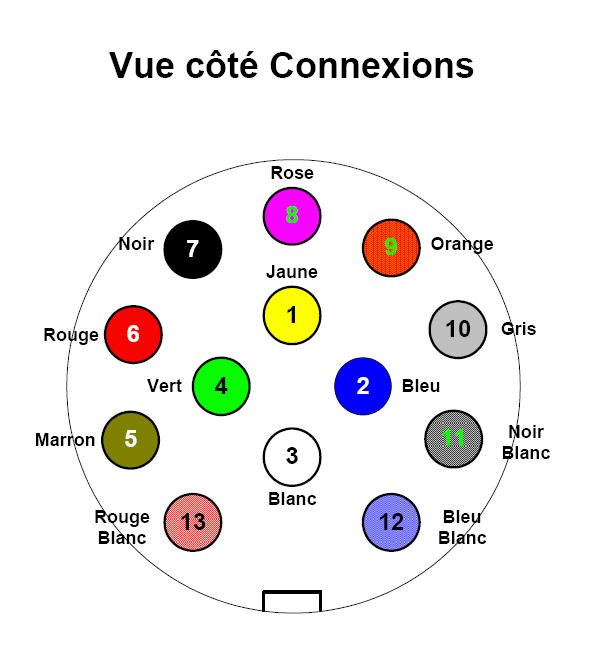

Voilà pour du 13 broches :

Encore faut-il avoir les mêmes couleurs coté et là ce n'est pas gagné !!
De plus ton schéma est coté broches !! JP

Le tien ... c'est le même ...

Je dois être fatigué, plus les yeux en face des trous

JP

désolé Jp je n'ai pas pu m'en empecher

https://www.youtube.com/watch?v=sqBLWoWT5Is

LANDERIBA a écrit : dim. 3 mai 2020 19:57 Je dois être fatigué, plus les yeux en face des trous

JP

le fil rouge sur et le fil vert sur

ATTENTION:

Le code couleur des fils du plot 8 à 13 n'est pas normalisé. Je m'en suis aperçu quand ma prise à été arrachée..

Il m'a fallu près de 4 h sur un camping pour tout reconnecter.

Pour les plots 1 à 7 aucun soucis, c'est normalisé. Pour le reste dur dur de trouver où va tel fil et où va tel autre...

J'ai noté mes couleurs dans un calepin au cas où je recommencerais une mauvaise manip..

Mes couleurs ne correspondent pas du tout aux couleurs des post au dessus...
